齿轮啮合测试机
Model:DF-10 [双面啮合]

高精度塑料・任何材质・小模数:m0.1~m1.6(m2.5)
多种齿轮的测量-[蜗杆、内齿轮、锥齿轮、齿条的测量]
依据8种精度标准,分别属于ISO、GB(中国)、 AGMA、DIN、JIS和JGMA
可测量上述精度标准中的偏差项目,并给出对应各标准的精度等级判定:
径向综合总偏差 -Total radial composite deviation (Fi”)
一齿径向综合偏差 -Tooth-to-tooth radial composite deviation (fi”)
双啮径向跳动 -Runout by composite test (Fr”) ,以及
“检测半径:Test radius” 可通过数据处理软件和一个数显标尺(单位:μm)进行测量
理论(设计)中心距可通过数显标尺进行设置

除了 直齿轮 和 斜齿轮,还可测量蜗轮、锥齿轮、内齿轮
& 齿条,测量通过选装特定的测量功能单元(附件)来实现测量
自动、重复和手动测量模式可供选择
最佳测量速度可通过直流电机速度控制装置实现
Windows 7(Seven), XP 兼容,数据处理软件,型号:NiTM-DF10/TMX-1 Ver.2.1.2.- PC - Operation & 3.0.0.- Remote control unit Type】
依照检验实施规范 - ISO TR 10064–2:1996(E)

齿轮啮合测试机

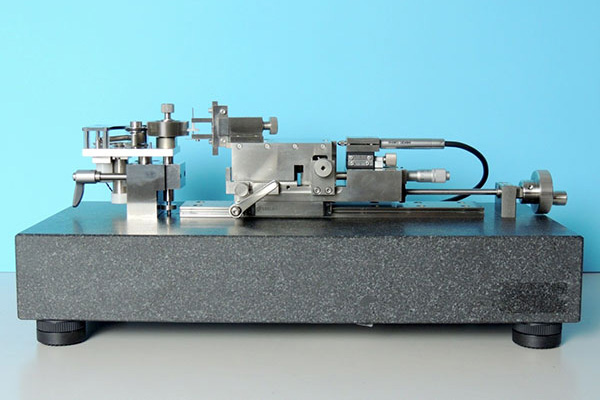

DF-10/SR
DF-10/ SR <Single-Roller Drive>
[单轮-MG外周驱动]

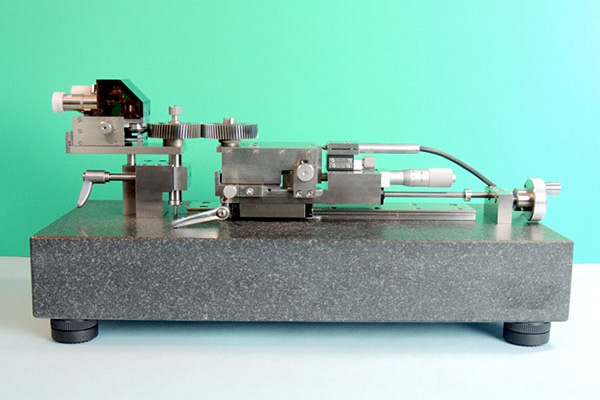

DF-10/TR
DF-10/ TR <Twin-Roller Drive>
[两轮-MG外周驱动]

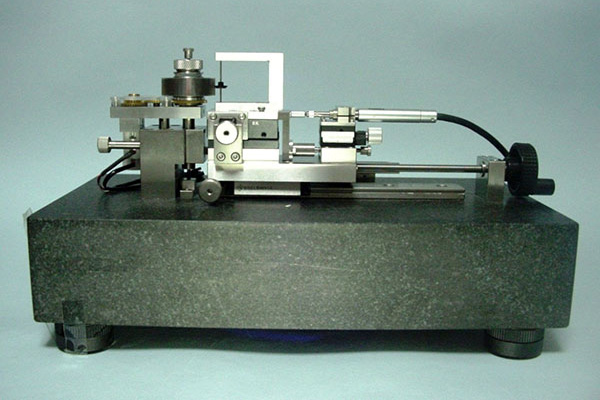

DF-10/AX
DF-10/ AX <Axial-shaft Drive>
[标准齿轮轴转]

The most recent version of Adobe Flash Player is necessary for the contents of this page.

Adobe Flash Player を取得

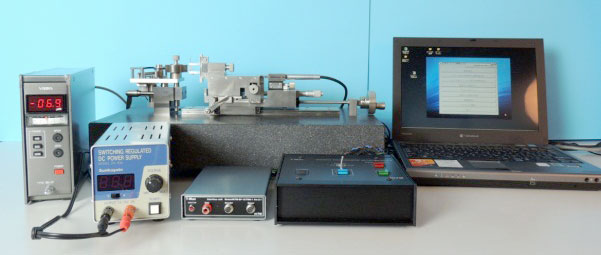

电影能看见-DF-10/SR

※MG=标准齿轮

※单击检查机的照片,能看扩大照片,单击模型- 详细能请看



外部设备类
インターフェースユニット アンプ 測定センサーロープ

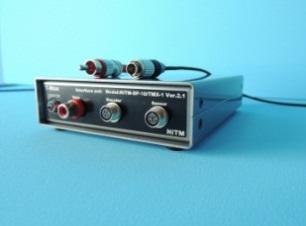

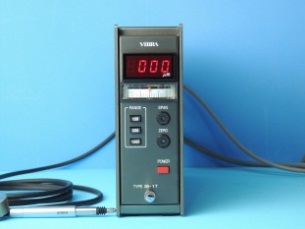

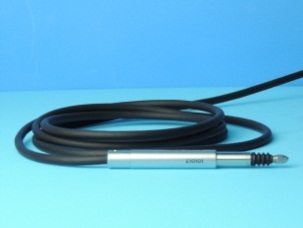

Interface unit Amplifier unit Measuring sensor
スピードコントロール リモートコントロールユニット

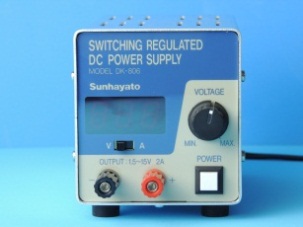

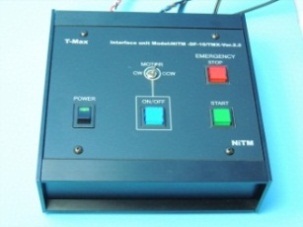

R.P.M controller Remote control unit
