啮合检查用测量齿轮(标准齿轮)

标准品规格 [正齿] ※备有现货

依照标准AGMA 2000-A88 3A级



標準マスターギヤ

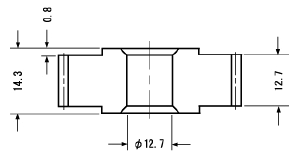

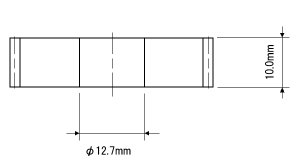

マスターギヤ形状寸法図

モジュール P.C.D. モジュール P.C.D.
0.1 30.00mm 0.15 25.50mm
0.2 38.00mm 0.25 38.00mm
0.3 38.40mm 0.35 38.50mm
0.4 38.40mm 0.45 38.25mm
0.5 38.00mm 0.55 38.50mm
0.6 38.40mm 0.65 38.35mm
0.7 38.50mm 0.75 38.25mm
0.8 38.40mm 0.85 38.25mm
0.9 37.80mm 0.95 38.00mm
1.0 38.00mm 1.25 40.00mm
1.5 51.00mm

通用型“Ms + GC” [测量齿轮用于齿轮啮合测试机]

精细理论设计使得测量齿轮 通用型“Ms + GC”型
保证了“有侧隙、变齿高、变齿廓的齿轮 – 高度变位”
并避免了“与挖根圆角及齿根干涉”。
而且, 价格更低!





被测工件齿轮
侧隙和干涉
齿厚 (1/2 x 齿距)
x 88%
高歯齿高 歯末齿顶高: m X 1.25 变位系数 变位系数: -0.25
(1/2 x 齿距)
x 76%
歯末齿顶高: m X 1.5 变位系数: -0.5
几乎与标准的齿轮规格相同
マスターギヤ
モジュール P.C.D. P.C.D.
0.4 65 26.0
0.5 76 38.0
0.6 64 38.4
0.7 54 38.5
0.8 48 38.4
0.9 42 37.8
1.0 38 38.0
1.25 30 37.5
1.5 24 36.0

特制品规格 [斜齿 变位测量齿轮]

承接各类特殊测量齿轮的设计及制作。

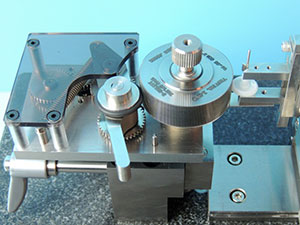

特殊形状的齿轮,如斜齿,变位齿轮的测量齿轮,可按照客户要求的规格制作。 (需提供所测齿轮的各项指标。)

特別仕様のマスターギヤ特別仕様のマスターギヤ特別仕様のマスターギヤ特別仕様のマスターギヤ
